氣動五金規格與保養對照表
歡迎來到阿明的筆記本。我在 CNC 車床顧機台十幾年，最肚爛的就是遇到空壓機接頭漏氣、風管爆掉。
這站沒有什麼漂亮的圖片，只有最直白的規格對照表。五金行老闆常常看你外行就亂喊價，我這邊直接貼蝦皮最便宜的現貨連結給你自己買。記得看清楚牙規（PT牙/NPT牙），買錯裝不上去不要來找我！
🛠️ 零件分類目錄 (點擊看規格)
| 分類名稱 | 阿明老實說 | 直達車 |
|---|---|---|
| 🔥 快速接頭 (公頭/母頭/外牙) | 最容易買錯的零件。SM、PM、SH、PH 尺寸對照表，解決空壓機漏氣問題。 | 查看規格 |
| ⚙️ 法蘭 (Flange) 規格尺寸表 | 台灣最常用 JIS 5K / 10K、美規 ANSI 150LB 法蘭外徑與孔距對照。 | 查看規格 |
| 🔩 螺絲牙規 (PT/NPT/M牙) 對照表 | 2分牙、3分牙到底是幾 mm？英制與公制螺絲牙距一覽表。 | 查看規格 |
| ⭕ O型環 (O-Ring) 線徑與內徑表 | 油壓、氣動防漏必備。P規、G規、S規 O-Ring 尺寸查詢。 | 查看規格 |
氣動快速接頭 (公頭/母頭) 尺寸對照表

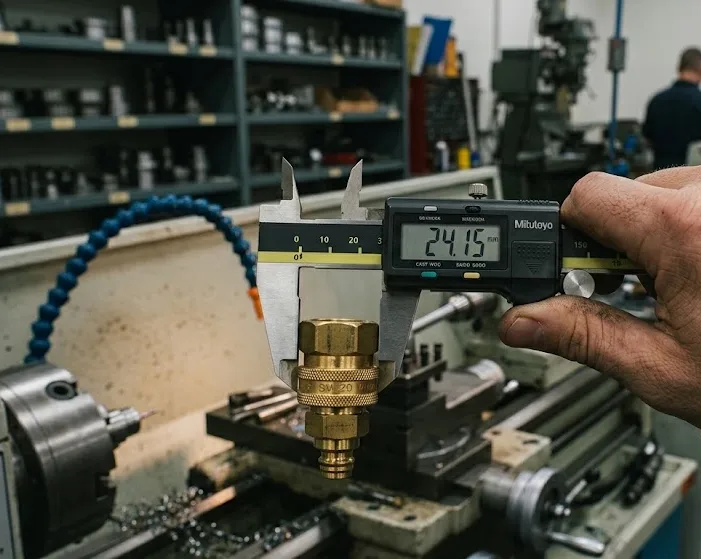

不知道接頭尺寸就拿尺量一下你原本的接頭
※ 台灣空壓機最常用的標準規格是「20型 (2分)」，不知道買哪種的，閉著眼睛買 20 就對了！
| 接頭代號 | 對應管徑/牙規 (英吋) | 俗稱 (師傅叫法) | 外牙螺紋大約外徑 |
|---|---|---|---|
| 👇 【外牙系列 - 鎖在機台或空壓機上】(SM母頭 / PM公頭) 👇 | |||
| 20 (SM20 / PM20) | PT 1/4" | 2分牙 | 約 13.1 mm |
| 30 (SM30 / PM30) | PT 3/8" | 3分牙 | 約 16.6 mm |
| 40 (SM40 / PM40) | PT 1/2" | 4分牙 | 約 20.9 mm |
| 👇 【內牙系列 - 鎖在管子外牙上】(SF母頭 / PF公頭) 👇 | |||
| 20 (SF20 / PF20) | PT 1/4" | 2分內牙 | (量內徑) 約 11.4 mm |
| 👇 【插管系列 - 屁股像塔，直接插進空壓軟管】(SH母頭 / PH公頭) 👇 | |||
| 20 (SH20 / PH20) | 5/16" | 插 5x8 管 (內徑5/外徑8) | 塔頭最大外徑約 9 mm |
| 30 (SH30 / PH30) | 3/8" | 插 6.5x10 管 (內徑6.5) | 塔頭最大外徑約 11 mm |
| 40 (SH40 / PH40) | 1/2" | 插 8x12 管 (內徑8) | 塔頭最大外徑約 13 mm |
⚠️ 阿明小叮嚀
- 工廠粗用買鐵鍍鎳就好，不要迷信白鐵（不鏽鋼）除非你環境很酸鹼。
- 止洩帶（貼布西路）纏兩三圈就好，不要像包木乃伊一樣，母頭會被你撐裂。
